1.空调冷媒的特性
定义:制冷剂就是在空调系统中,通过蒸发与凝结,使热量转移的一种物质。又称之为冷媒,雪种。
作用:在制冷系统中不断循环并通过其本身的状态变化以实现制冷的工作物质。制冷剂在蒸发器内吸收被冷却介质(水或空气等)的热量而汽化,在冷凝器中将热量传递给周围空气或水而冷凝。
常用:R22、R134a、R407C、R401A.
特性:

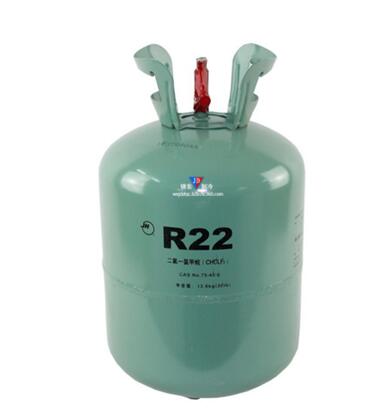

R22
R22是一种中温制冷剂,它的标准沸点为-40.8℃; R22不燃烧,也不爆炸,毒性很小,渗透能力很强,并且泄露难以发现。R22的ODP和GWP比R12小的多,属于HCFC类物质,对臭氧层有破坏作用。

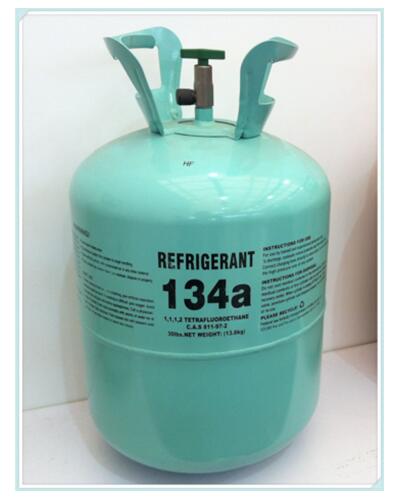

R134a
R134a是一种新型的制冷剂,它的标准沸点为-26.5℃;R134安全性好、无色、无味、不燃烧、不爆炸、基本无毒性、化学性质稳定;

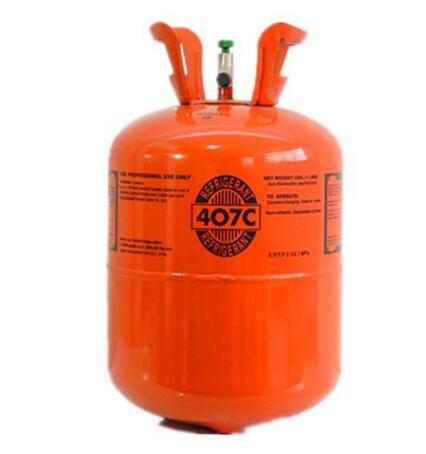

R407C
R407C是由R32、R125、和R134a三种工质按23%、25%和52%的质量分数混合而成。标准压力下泡点温度为-43.8℃,相变温度滑移为7.2℃。该制冷剂的ODP为0,GWP为1980.
R410A
R410A是由R32和R125两种工质按50%和50%的质量分数混合而成的HFCs类制冷剂。标准压力下泡点温度为-51.6℃,相变温度滑移小于0.2℃,属近共沸混合物,其热力学性能十分接近单工质。 ODP为0,GWP为2340.
注:环境性能及指标解释
ODP表示制冷剂消耗大气层臭氧潜能的程度。GWP表示制冷剂对气候变暖影响的潜能指标值。
2.空调特性的对比
以上我们对各种制冷剂做了详细的介绍,选择制冷剂需要考虑的因素很多,因为选择任何一种制冷剂都会对空调系统的整体运行情况、可靠性、成本和市场接受度造成一定影响。接下来将简要探讨其重要的性能特点:
R134a的容量比R22小,压力比R22低。由于这些特点,相同能力的R134a空调需要配置一台更大排气量的压缩机,更大的蒸发器、冷凝器和管路。最终导致R134a系统的制造和运行价格相对更高。
R407C的容量和压力都和R22比较接近。因此,只要简单调整系统设计就能使原R22系统也适用于R407C系统。但因R407C会有高达6度的温度漂移。所以R407C使用在同等标准冷凝器和蒸发器时均会减少热传递,影响系统能效比,系统能效比会较原系统降低约5%。
R410A的容量和压力高于R22,运行压力高出50%-60%。与R22系统相比,R410A系统有个显著的热传递优势—蒸发器的热传递高35%,冷凝器高5%。在相同冷量,相同冷凝温度的系统中,R410A的系统能效比(COP)可以比R22高出6%。
对 比 项 目 | R22 | R407C | R410A | |
成 分 | HCFC-22(100%) | HFC-32/125/134a(23/25/52%) | HFC-32/125 | |
(50/50%) | ||||
温 度 滑 移 | 单 一 冷 媒 (00C) | 非 共 沸 混 合 冷 媒 | 类 共 沸 混 合 冷 媒 (0.10C) | |
(约6.30C) | ||||
沸 点 (℃) | -40.8 | -43.8 (-51.6/-48.1/-26.1) | -51.5 | |
工 作 压 力 | 100% | 约108% | 约160% | |
理论循环 | 冷凝压力(MPa) | 2.15 | 2.32 | 3.38 |
蒸发压力(MPa) | 0.625 | 0.636 | 0.997 | |
排气温度(℃) | 101.9 | 94.1 | 99.7 | |
压缩比(Pd/Ps) | 3.43 | 3.64 | 3.39 | |
单位能力容积 | 100% | 约100% | 68.50% |
由此可以的结论,R410A冷媒因其出色的性能已经成为目前空调冷媒市场的主流。最后我们来看一看R410A冷媒和铜管的关系。
